一．概述

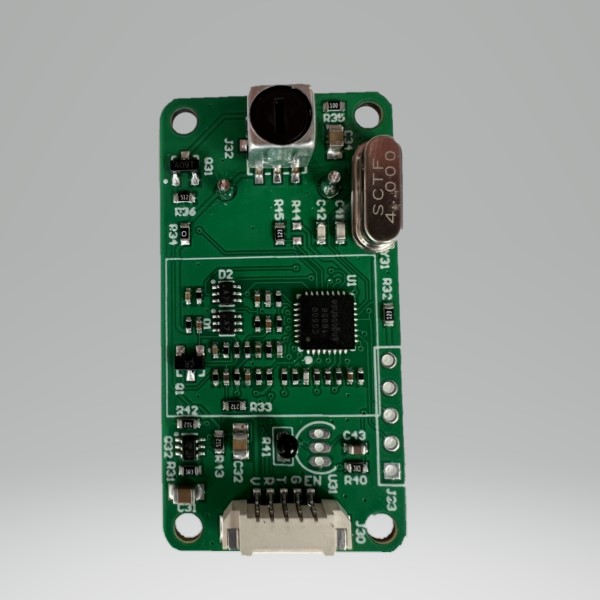

US-HOP身高测量模块为北京岸歌传感科技有限公司推出的高性能超声波测距模块
可适应地砖、木地板、地毯等多种地面材质；
可规避踢脚线的影响，自带温度补偿，超高测量精度，测量精度可达3mm；
测量精度不受踢脚线和离墙距离的影响；
模块支持宽电压供电，供电电压范围为2.8V~5.5V。
二． 外观尺寸
探头直径16mm，高12mm；背面元器件最高6mm。

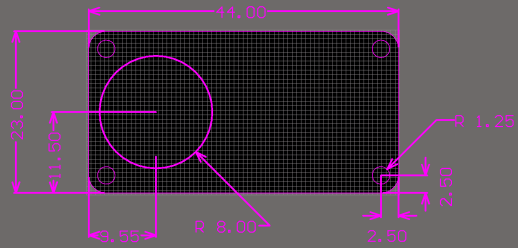

模块尺寸44mm*23mm，四个机械孔直径2.5mm，如图所示：
图：PCB尺寸图
三． 技术指标
|
技术参数 |
技术指标 |
说明 |
|
供电电压 |
2.8V~5.5V |
|
|
工作温度 |
0℃ ~ 40℃ |
-20℃~60℃也可工作，精度稍有降低。 |
|
测量范围 |
0.45m~2.5cm |
|
|
测量精度 |
3mm（地砖/木地板） |
地毯环境下误差会稍大，地面不平误差会变大。 |
|
适应环境 |
地砖、木地板、地毯、踢脚线 |
能消除踢脚线的影响，紧贴墙也可正常工作。 |
|
启动时间 |
100mS |
上电或者使能 |
|
最小测量间隔 |
100mS |
两次测量间隔100ms，或者收到返回的数据包后，等待40ms开始下次测量。 |
|
工作电流 |
0mA（停止工作） |
EN=高电平或悬空 |
|
3.8mA/5V，2.5mA/3.3V（使能，但未触发测距） |
EN=低电平，RX未收到测距指令。 |
|
|
14mA/5V, 11.3mA/3.3V（测距时的平均电流） |
EN=低电平，且RX收到测距指令后进行测量时的平均电流。 |
|
|
30mA/5V，24mA/3.3V（测量时的最大电流） |
|
表：US-HOP技术指标
